Infos prise TIC compteur Linky avec esp32
Ma réalisation perso avec 1 module ESP32
Programmation avec la version Arduino 2.0 mini , HTML et javascript pour communiquer sur portable et PC , J'ai trouvé les bibliothèque qur le net, Je les ai adapté mes besoins pour éviter de laisser brancher sur le PC en permanence et surtout visible à distance.
La communication se fait via la wifi de ma box,(comsommation 200mA en wifi) environ 10 m de portée. Pour l'instant le module est alimenté via la prise USB de l'EPS branché sur 1 chargeur de ortable qui délivre 5 V. Une boucle de rafraichisseent page de 2 seconde est faite dans le programme javascript inclus dans le fichierhtml renommé en extention h la lecture n'est pas instantanée il faut attendre que le Linky envoie des données Pour kes composants on les trouve chez Amazon ou directement sur le site suivant
ICI un lien pour débuter avec Arduino (il en existe de nombreux)

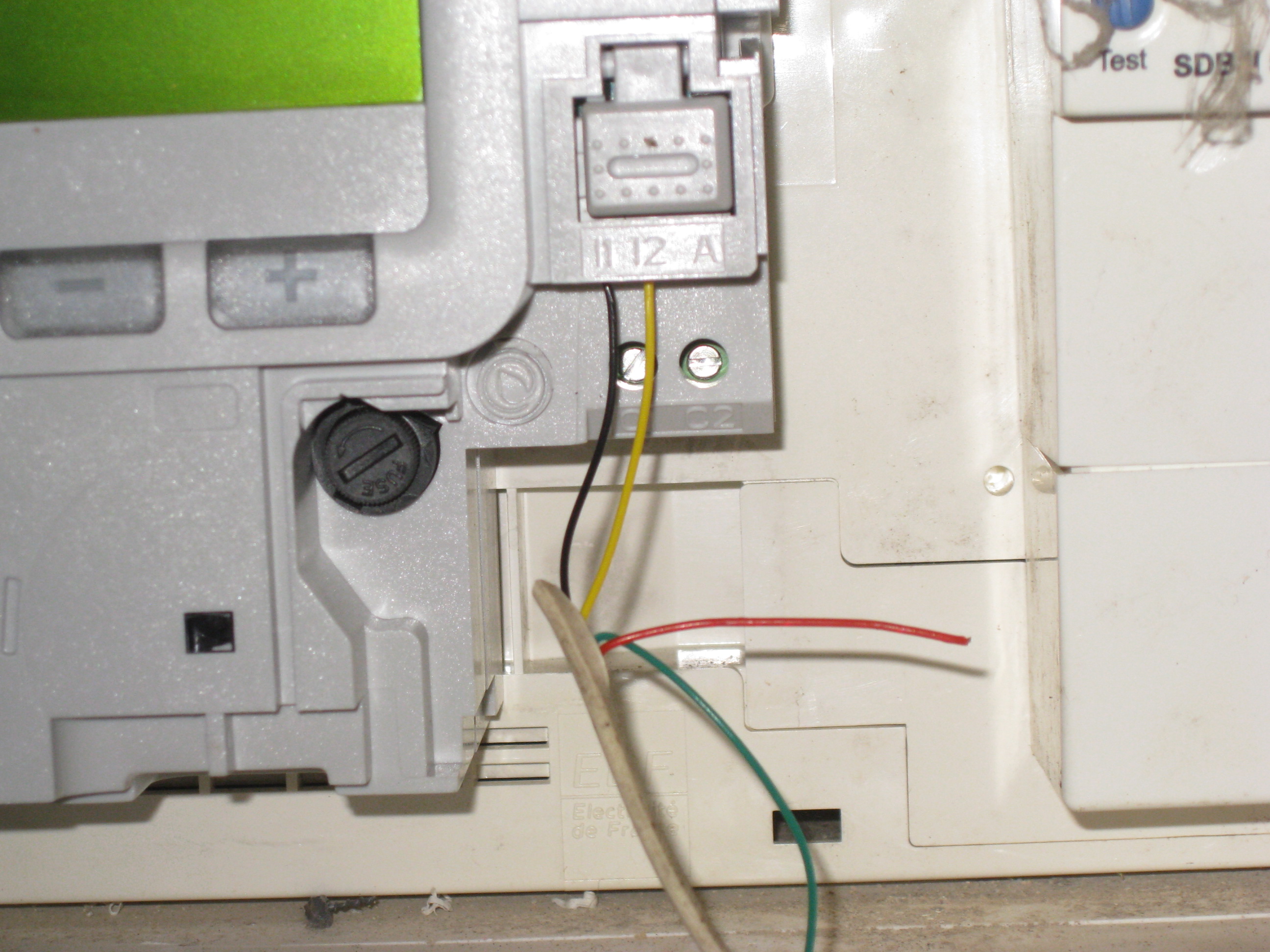

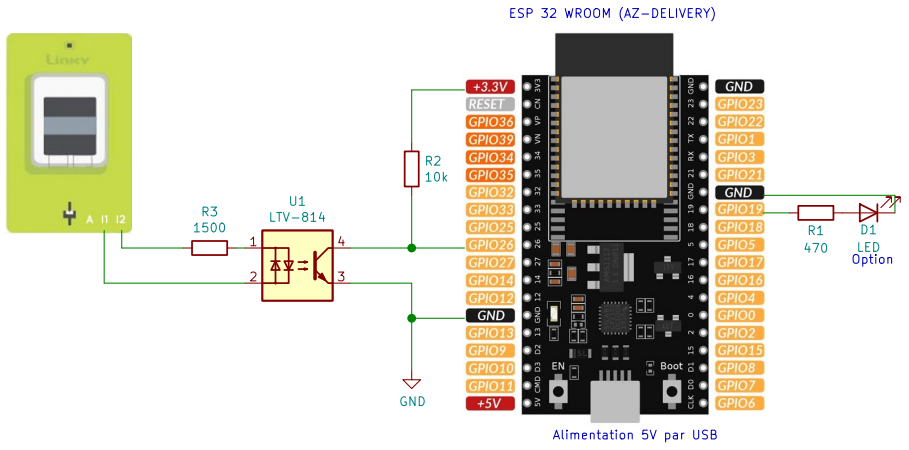

les photos proposées sont celles du proto et du branchement ( les prises I1 et I2 de mon compteur sont à gauche la A n'est pas utilisée ) 1 lien possible pour l'ESP32 Lien possible pour l'opto coupleur LTV814 ou équivalent Pour les résistantes et la led c'est du classique 1/4 W prises dans mon stock.
Programmation avec la version Arduino 2.0 mini , HTML et javascript pour communiquer sur portable et PC , J'ai trouvé les bibliothèque qur le net, Je les ai adapté mes besoins pour éviter de laisser brancher sur le PC en permanence et surtout visible à distance.
La communication se fait via la wifi de ma box,(comsommation 200mA en wifi) environ 10 m de portée. Pour l'instant le module est alimenté via la prise USB de l'EPS branché sur 1 chargeur de ortable qui délivre 5 V. Une boucle de rafraichisseent page de 2 seconde est faite dans le programme javascript inclus dans le fichierhtml renommé en extention h la lecture n'est pas instantanée il faut attendre que le Linky envoie des données Pour kes composants on les trouve chez Amazon ou directement sur le site suivant
ICI un lien pour débuter avec Arduino (il en existe de nombreux)
les photos proposées sont celles du proto et du branchement ( les prises I1 et I2 de mon compteur sont à gauche la A n'est pas utilisée ) 1 lien possible pour l'ESP32 Lien possible pour l'opto coupleur LTV814 ou équivalent Pour les résistantes et la led c'est du classique 1/4 W prises dans mon stock.
Pour le programme à télécharger
le dossier zip à decompresser ici
Dans le fichier .INO lignes 17 et 18 il faur entrer le nom de votre box ou de votre point d'accès WIFI .
Tous les fichiers sont des fichiers texte
Le programme sauf celui de la gestion de l'affichage sur PC ou portable qui est complètement perso et s'intègre dans le fichier arduino .ino est issue d'autres programmes trouvés ici et là sur la toile et adaptés à mes besoins; car beauoup ne fonctionnaient pas chez moi
le programme a été testé avec une box orange

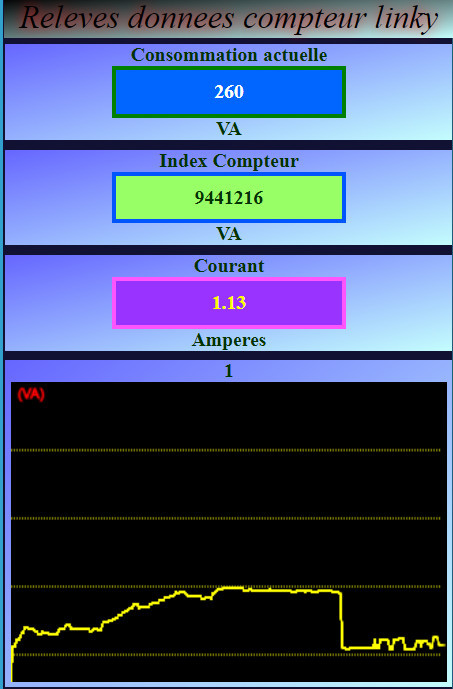

Ci-dessous EXEMPLE d'affichage qui visualise les différentes consommations en fonction de la vitesse d'essorrage et du défroissage de ma machine à laver.
AL 04/2024
